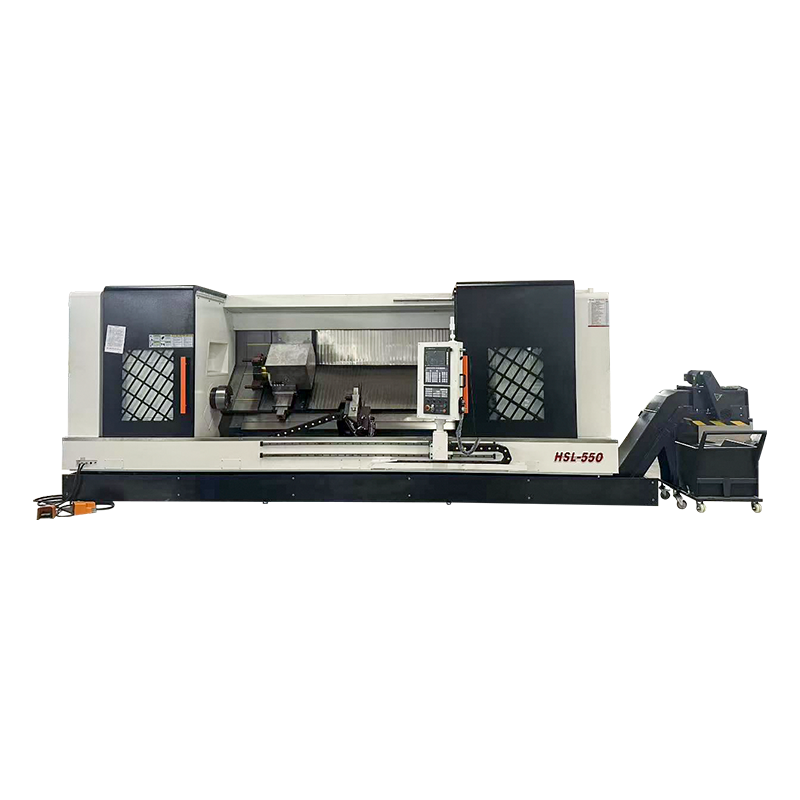

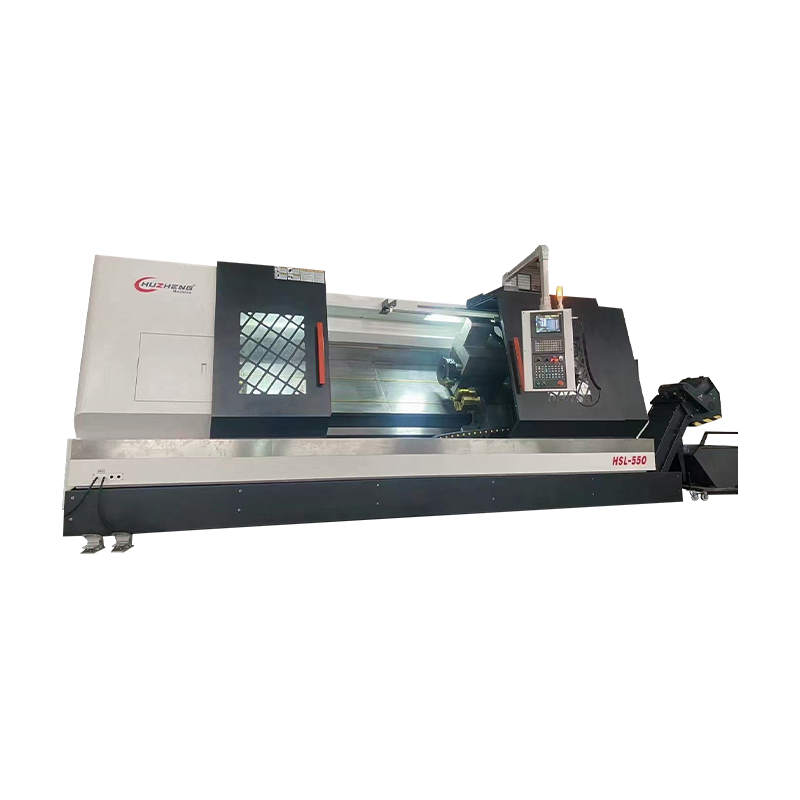

HSL sorozat - Nagy teherbírású, kétorsós eszterga- és marógép

Mit jelent valójában a „nehéz teherbírás” a CNC vágásban?

Valódi műhelyekben a „nehéz teherbírás” kevésbé a prospektus súlyát jelenti, hanem inkább azt, hogy a gép meg tudja-e tartani a geometriát, amikor megnyomja a forgácsterhelést. Gyakorlati szabály: a merevség úgy jelenik meg stabil orsóterhelés, egyenletes felületkezelés és megismételhető méretek azonos vágási paraméterek mellett. Ha az alkatrészei néhány óra elteltével elkezdenek sodródni, a korlátozó tényező általában a szerkezet, a vezetősín támasztéka vagy a termikus viselkedés – nem a szerszámpálya.

Merevségi mutatók, amelyeket a vásárlók ellenőrizhetnek

• Vágja ki ugyanazt a jellemzőt a műszak elején és végén; méretsodródás (termikus szerkezet) összehasonlítása.
• Figyelje meg a fecsegés kezdetét, amikor a takarmány növekszik – a korai fecsegés gyakran gyenge hurokmerevséget jelez.
• Ellenőrizze a tengelyváltás jeleit az egyenes falakon – itt jelennek meg a holtjáték/szervohangolás és a vezetőpálya előfeszítései.
• Mérje meg a síkságot erős felületkezelés után; A szerkezet helyreállítása ugyanolyan fontos, mint az orsó teljesítménye.

A magunk részéről szigorú minőségellenőrzést tartunk az öntéstől az összeszerelésig, mert a „nehéz teherbírás” ígérete csak akkor valós, ha a teljes merevségi lánc konzisztens.

Orsó teljesítmény vs nyomaték: honnan származik a vágási kapacitás

Sok vásárló csak a csúcs kW-ot hasonlítja össze Nagy teherbírású vágó CNC szerszámgép , de a nehéz vágás attól függ nyomaték a ténylegesen használt fordulatszámon . Az acél nagyolásához alacsony-közepes fordulatszámon nyomatékra van szükség; a nagy sebességű befejezéshez erőre és egyensúlyra van szükség. Ha nagy homlokmarókat vagy mély hornyokat használ, kérje meg a nyomatékgörbét vagy legalább a névleges nyomatéksávot.

Gyors párosítási útmutató

Vezetők és köszörülés: Miért befolyásolja a „sima mozgás” a pontosságot?

A vágási stabilitás a mozgás minőségétől függ. Még jó szervóknál is a vezetőpálya egyenessége, az előfeszített konzisztencia és az érintkezők geometriája befolyásolja a rezgést és a kontúrhibát. Ezért fontosak az olyan létesítmények, mint a felületi csiszolók és a vezetősíncsiszolók: lehetővé teszik a csúszó/gördülő felület szorosabb ellenőrzését, ahol a pontosság valójában él.

Gyakori tünetek és mit jeleznek általában

• Hullámos felület lapos felületeken: rezonancia egyenetlen súrlódás vagy elégtelen csillapítás.
• Sarokkidudorodások a kontúrozásban: gyorsulási határok, szervokövetési hiba vagy csúszás.
• Méreteltérés a tengelyek között: a vezetőpálya geometriájának eltérése vagy a golyóscsavar beállítási problémái.
• Időszakos jelek: golyóscsavar-emelkedési hiba, kódoló felbontási effektusok vagy mechanikai kiesés.

Gyártósorunkon a köszörülést és az összeszerelést ugyanabban a minőségi hurokban végezzük, így a mozgás egyenletessége egyenletes marad egyik gépről a másikra.

Eszterga-maró kompozit: honnan származik az igazi hatékonyság

Az eszterga-maró kompozit nem csak „több funkció”. A hatásfok az újbóli befogás és a nullapont-átvitel csökkentéséből fakad. Minden alkalommal, amikor áthelyez egy alkatrészt egy második beállításba, felhalmozási hibát, kezelési időt és selejtezési kockázatot ad hozzá. Kompozit feldolgozással a cél az egy befogás, teljes megmunkálás – különösen értékes a koaxiális, koncentrikus és pozíciótűrő alkatrészeknél.

Amikor a kompozit megmunkálás a legértékesebb

• Az esztergált OD/ID és a mart jellemzők között szoros koncentrikusságot igénylő alkatrészek.
• Szögletes furatokkal vagy reteszhornyokkal rendelkező alkatrészek, amelyeknek egy forgási nullapontra kell hivatkozniuk.
• Magas keverésű munkák, ahol a beállítási idő uralja a vágási időt.
• Vékony falú részek, amelyek deformálódnak, amikor feloldják és visszacsavarják.

Minden K+F erőforrást a kompozit technológiába fektetünk, mert az iterációs sebesség számít: a gyorsabb frissítések valós ciklusidő-megtakarítást jelentenek az Ön üzletében.

Workholding Stratégia: A rejtett költséghajtó

Sok „kapacitási” probléma valójában a munkavégzés problémája. Ha egy alkatrész terhelés alatt elmozdul, csökkenti az előtolást, ad hozzá rugót, vagy fogad el selejtet – ezek egyike sem jelenik meg a gép specifikációiban. A Nagy teherbírású vágó CNC szerszámgép akkor teljesít a legjobban, ha a rögzítő hurok merevsége megegyezik a gép hurok merevségével.

Gyakorlati ellenőrzések, mielőtt a gépet hibáztatná

1. Jelölje meg az alkatrészt és a rögzítést, futtasson egy nagyoló menetet, majd ellenőrizze a szemtanúk jeleinek eltolódását.
2. Mérje meg az alkatrész torzulását a kioldás után; deformáció rögzítési stratégiai problémákra utal.
3. Csökkentse a túlnyúlásokat és növelje a támaszpontokat; merevség skálák erősen tőkeáttétellel.
4. Ellenőrizze a pofa/szerelvény érintkezési területét; A kis érintkezési foltok koncentrálják a stresszt és a csúszást.

Ha megosztja a tipikus alkatrészrajzokat és a céltűréseket, általában olyan rögzítési koncepciókat javaslok, amelyek a nehéz vágást kiszámíthatóvá teszik, nem pedig „törékenyé”.

Hőkezelés: Miért tolódik el a pontosság a műszak közepén?

A termikus viselkedés az egyik leginkább figyelmen kívül hagyott tényező a nehéz vágásoknál. A hőt az orsócsapágyak, a motorok, a vágási energia, a hűtőfolyadék hőmérséklete és a környezeti ingadozás adja. Az eredmény lassú geometriaváltás. Nem az a fontos, hogy „nincs meleg”, hanem kiszámítható, kompenzálható hő .

Miről kérdezzenek a vásárlók

• Felmelegedési idő a kulcsméretek stabilizálásához tipikus fordulatszám/terhelés mellett.
• A hűtés elrendezése (orsó, motorok, golyóscsavarok) és a hűtőfolyadék hőmérséklet szabályozása.
• Hőkompenzációs képesség a CNC rendszerben (ha van).
• Megismételhetőség üresjárattól vágásig való átmenetek után (általános munkaboltokban).
