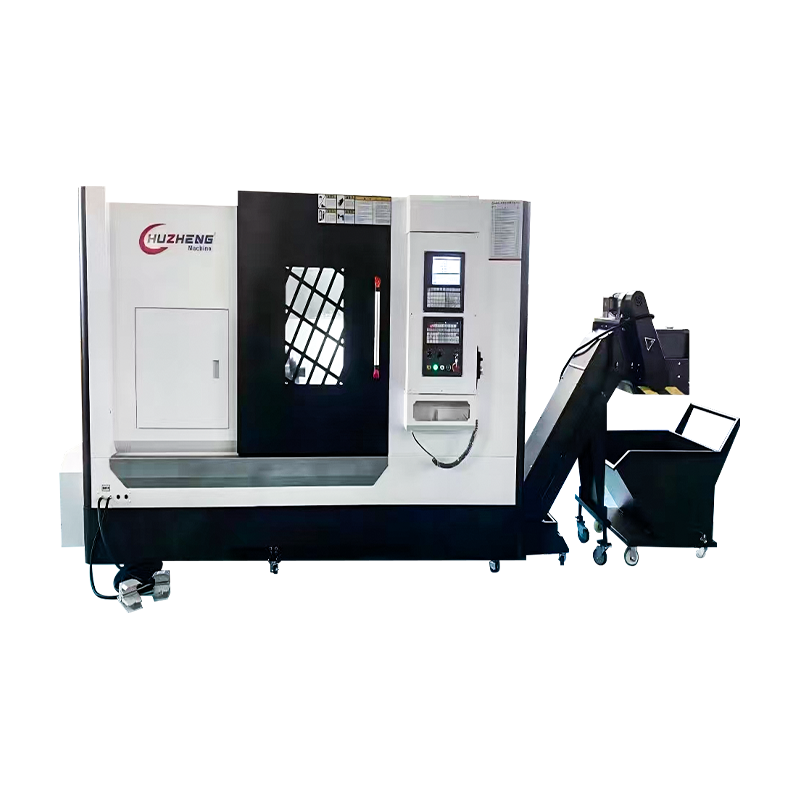

Mi az öttengelyes maró- és esztergagép – és miért változtatja meg a lehetséges dolgokat
A öttengelyes maró és esztergagép egy többfeladatos szerszámgép, amely egyesíti az 5 tengelyes megmunkálóközpont teljes képességét – egyidejű kontúrozást három lineáris tengelyen (X, Y, Z) és két forgó tengelyen (általában A és B, vagy B és C) – egy esztergaorsóval, amely képes a munkadarab forgatására a hagyományos és kemény esztergálási műveletekhez. Az eredmény egyetlen gép, amely gyakorlatilag bármilyen geometriát képes előállítani, amelyet az alkatrésztervező megadhat: szabad formájú faragott felületek, összetett szögű furatok, alámetszett jellemzők, esztergált átmérők, menetek és teljes elülső és hátsó megmunkálás anélkül, hogy az alkatrészt eltávolítaná a kezdeti rögzítésből.
A háromtengelyes megmunkálóközpontok és a CNC esztergagépek évtizedekig a precíziós gyártás igáslovai voltak, és továbbra is alkalmasak geometriailag egyszerű alkatrészekhez. De ahogy a terméktervek bonyolultabbá váltak – a repülőgépipar és az autóipar könnyed súlyozása, az orvosi eszközök miniatürizálása és az energetikai berendezések teljesítményoptimalizálása miatt –, a hagyományos gépeken egy alkatrész elkészítéséhez szükséges beállítások száma háromra, négyre, ötre vagy még többre nőtt. Minden beállítás tartalmaz helyzeti hibát, kezelési kockázatot és nem vágási időt. Egy öttengelyes maró-esztergáló gép összecsukja ezt a sorozatot egyetlen befogásig, kiküszöbölve a felhalmozódott hibákat, és drámai módon lerövidíti a nyersanyagtól a kész alkatrészig eltelt teljes időt.
A gépkategóriát az iparban több néven ismerik – 5 tengelyes maró-eszterga központ, eszterga-maró megmunkáló központ, többtengelyes esztergaközpont és 5 tengelyes többfeladatos gép –, amelyek mind ugyanarra az alapvető képességre utalnak: a nagy tengelyszámú marás integrálása esztergával egy platformon. Az ebbe a kategóriába tartozó platformokat kínáló vezető szerszámgépgyártók közé tartozik a DMG Mori (CMX és CTX sorozat), a Mazak (Integrex sorozat), az Okuma (Multus sorozat), az Index, a WFL Millturn Technologies és a Hermle, amelyek mindegyike sajátos géparchitektúrával rendelkezik, amelyek megfelelnek a különböző munkadarabméreteknek, gyártási mennyiségeknek és iparági követelményeknek.
Az öt tengely magyarázata: Miben járulnak hozzá az egyes tengelyek a megmunkálási képességhez
Annak megértése, hogy egy öttengelyes maró-esztergagép egyes tengelyei mit csinálnak – és milyen további képességeket adnak az egyes forgótengelyek egy egyszerűbb konfigurációhoz – elengedhetetlen annak értékeléséhez, hogy egy adott gép megfelel-e a gyártási követelményeknek. A tengelyek hozzáadása növeli a képességeket, de növeli a programozás bonyolultságát, a gép költségeit és a gép hatékony működtetéséhez szükséges készségszintet. A 3 2 vagy 4 tengelyes képesség helyett 5 tengelyes megadására vonatkozó döntést az azt igénylő alkatrész jellemzőivel kell indokolni.
X, Y és Z: A három lineáris tengely
A három lineáris tengely határozza meg a gép derékszögű munkaburkolóját – azt a fizikai térfogatot, amelyen belül a vágószerszám bármely pontot elérhet. Az X-tengely mozgása szabályozza az oldalirányú nyúlást a gépágyon keresztül; A Z-tengely mozgása határozza meg a fogásmélységet a főorsó tengelye mentén; Az Y-tengely mozgása lehetővé teszi a középvonaltól eltérő marást az alkatrész középvonala felett és alatt. Egy maró-esztergagépben az Y-tengely különösen fontos, mert ez választja el a gépet egy egyszerűbb, éles szerszámmal rendelkező CNC esztergagéptől – az Y-tengely mozgása nélkül a középponttól eltérő funkciók, mint például az excenter furatok, a párhuzamos kulcshornyok és a radiálisan eltolt fúrt furatok vagy lehetetlenek, vagy kreatív és pontatlan megoldást igényelnek a C-tengely pozicionálásával kombinálva az X-tengely forgásával.
B-tengely: A billenő maróorsó
Az öttengelyes maró-esztergagépen a B-tengely egy forgótengely, amely a maróorsót az X-Z síkban dönti meg – jellemzően –30° és 210° közötti tartományban vagy hasonló szögben, a gép kialakításától függően. Ez a döntési képesség az a funkció, amely valódi 5 tengelyes egyidejű kontúrozást tesz lehetővé egy maró-esztergáló platformon. A B-tengellyel a forgácsolószerszám a munkadarab bármely felületét a gép geometriai burkolatán belül bármilyen szögből megközelítheti, lehetővé téve az összetett szögű lyukfúrást, alámetszett marást, járókerék-lapát-megmunkálást, turbinalapát-profilozást és szabad formájú felületkontúrozást, amely megköveteli, hogy a szerszám tengelye folyamatosan változtassa az orientációt a vágott munkadarab felületéhez képest. A B-tengely lehetővé teszi a maróorsó vízszintes helyzetbe állítását is az esztergálási műveletekhez – az esztergaszerszámot hatékonyan precíz szögben tartják a forgó munkadarab orsójához képest, ami lehetővé teszi a kemény esztergálást és a menetesztergálást a maróorsó erőteljes meghajtórendszerével.
C-tengely: Az esztergaorsó, mint pozicionáló tengely
A C-tengely a fő munkadarab-esztergáló orsó forgótengelye, amely teljes CNC pozicionáló és kontúrtengelyként programozható, nem pedig egyszerűen folyamatosan forgó hajtásként. Az esztergálási műveleteknél a C-tengely a munkadarabot a kívánt orsófordulatszámmal hajtja meg. A marási és fúrási műveleteknél a C-tengely a munkadarabot bármely szöghelyzetbe indexeli – egy keresztfuratot egy adott szögkapcsolathoz esztergált lappal, pozicionál egy csavarfuratkört, vagy orientálja a reteszhornyot a menet nullapontjához. Az 5 tengelyes szimultán marásnál a C tengely koordinált kontúrtengelyként használható a B tengely billentésével együtt, hogy megmunkálhassa a spirális jellemzőket, a hordóbütyök profilokat és a forgó alkatrészeken lévő spirális hornyokat – olyan műveletekhez, amelyek szinkronizált mozgást igényelnek mind a szerszám tájolásában, mind a munkadarab forgásakor.
Gépkonfigurációk: Az öttengelyes maró-esztergáló központok felépítése
Az öttengelyes maró- és esztergagépek többféle szerkezeti konfigurációban készülnek, amelyek a szükséges tengelymozgások, a munkadarab kapacitása, a merevség és a hozzáférhetőség elérésének különböző megközelítéseit tükrözik. Az egyes konfigurációk különböző kompromisszumokat eredményeznek a merevség, a munkaboríték, a forgácseltávolítás és a gép helynyoma között. Ezeknek az építészeti különbségeknek a megértése segít a vásárlóknak abban, hogy a gépplatformot az általuk tervezett alkatrészméret-tartományhoz és gyártási környezethez igazítsák.
Vízszintes esztergaorsó B tengelyű marófejjel
A közepes és nagy méretű, öttengelyes maró-esztergáló központok legelterjedtebb konfigurációja a fő munkadarab orsóját vízszintesen pozícionálja – a hagyományos CNC esztergagépekhez hasonlóan – a géposzlopon lévő B tengelyű forgófejre szerelt külön maróorsóval. Az esztergaorsó forgatja a munkadarabot az esztergálási műveletekhez, miközben a marófej megdönti a többtengelyes marást. Ez a konfiguráció a tengely- és tokmánymunkák legszélesebb körét kezeli, és a vízszintes forgácselszívás előnyeit élvezi – a forgács a gravitáció hatására leesik a munkadarabról, csökkentve a visszavágás és a hőkárosodás kockázatát. A Mazak (Integrex i-sorozat), az Okuma (Multus B) és a DMG Mori (CTX béta TC) gépei a legszélesebb körben alkalmazott platformok a precíziós tervezésben és a repülőgép-alkatrészgyártásban.
Maró-esztergáló központok alorsóval és alsó toronnyal
Sok öttengelyes maró-esztergáló platform tartalmaz egy második alorsót, amely az elülső megmunkálás befejezése után kiválasztja az alkatrészt a főorsóból, és a hátsó felületet jeleníti meg az egyidejű vagy szekvenciális hátsó megmunkáláshoz. Az alsó revolver további statikus és hajtott szerszámokat biztosít az egyidejű műveletekhez – a felső B tengelyű maróorsó egy alkatrészt dolgoz fel, míg az alsó revolver egyidejűleg más átmérőjű esztergálást vagy fúrást végez. Ez a többszerszámos szimultán vágási képesség az, ami lehetővé teszi a lehető legrövidebb ciklusidőt az összetett alkatrészeken, és ez a konfigurációs szabvány összetett repülőgép- és energetikai alkatrészek nagy volumenű gyártásához, ahol a gép kihasználtsága és a ciklusidő közvetlenül befolyásolja az egységköltséget.
Padlós és portálos maró-esztergáló gépek
Nagyon nagy munkadarabokhoz – áramtermelő tengelyekhez, nagyméretű repülőgép-szerkezeti elemekhez, olaj- és gázszeleptestekhez és szélturbinák alkatrészeihez – a padlós és portálos öttengelyes maró-esztergáló gépek biztosítják a szükséges munkakört és szerkezeti merevséget. A WFL Millturn Technologies erre a szegmensre specializálódott, és legfeljebb 5 méter hosszú és 1 méter átmérőjű tengelyek megmunkálására alkalmas gépeket gyárt, teljes 5 tengelyes marási képességgel. Ezek a gépek gyakran tartalmaznak több maróorsót, mélyfúró egységeket és a gép szerkezetébe integrált gyártási mérőrendszereket, amelyek lehetővé teszik olyan alkatrészek teljes megmunkálását, amelyekhez külön gépműhelyre és több speciális gépre lenne szükség a hagyományos gyártási megközelítésben.
Öttengelyes maró-eszterga megmunkáláson alapuló iparágak és alkatrészek
Az öttengelyes maró- és esztergagépek nélkülözhetetlenné váltak azokban az iparágakban, ahol az alkatrészek bonyolultsága, az anyagok nehézségei, a méretpontossági követelmények és a konfigurációk csökkentésére irányuló gazdasági nyomás összeér. Az alábbi ágazatok teszik ki világszerte az öttengelyes maró-esztergáló gépek telepítéseinek többségét, és az általuk gyártott alkatrésztípusok pontosan szemléltetik, miért indokolt a technológia az egyszerűbb alternatívákkal szemben.
Aerospace: szerkezeti alkatrészek és forgó alkatrészek
Az Aerospace az öttengelyes maró-esztergáló gépek legnagyobb egységes piaca. A turbinamotor tengelyei, lapáttárcsai, járókerekei, szerkezeti szerelvényei és futómű-alkatrészei esztergált csapágycsapokat, mart aerodinamikai profilokat, fúrt hűtőcsatornákat és titán, Inconel és nagy szilárdságú alumíniumötvözetek összetett szögletét egyesítik, amelyeket nehéz megmunkálni és költséges hulladékot előállítani, ha hiba lép fel. Egyetlen villogás – egy beépített lapátos rotortárcsa, amely helyettesíti a hagyományos lapáttárcsát – 5 tengelyes egyidejű kontúrozást igényel a szomszédos lapátok közötti összetett háromdimenziós lapátprofilok megmunkálásához, az agyfurat és a perem elfordításával kombinálva. Csak egy öttengelyes maró-esztergagép tudja elvégezni ezt az alkatrészt kezelhető számú beállítással, miközben megtartja a motortervezés által megkövetelt helyzeti tűréseket a fűrészlap alakja és az agy alappontja között.
Orvosi eszközök gyártása
Az ortopédiai implantátumok, sebészeti műszerek és fogászati implantátum-alkatrészek a precíziós gyártás legigényesebb munkadarabjai közé tartoznak. A titán csípő- és térdimplantátum-alkatrészek nagymértékben polírozott gömb alakú csapágyfelületeket (5 tengelyes kontúrozást igényelnek az ízületi működéshez szükséges geometriai pontosság eléréséhez), kúpos furatokat és Morse-kúpokat (esztergált jellemzők), valamint csontrögzítő szerkezeteket (mart alámetszések és texturált felületek) kombinálják. Az orvosi minőségű Ti-6Al-4V titánötvözet köztudottan nehéz megmunkálni – gyorsan megkeményedik, rosszul vezeti a hőt a forgácsba, és a forgácsolószerszámokon kiépült élek keletkeznek. Ha egy titán ortopédiai implantátumot egy vagy két beállításban egy öttengelyes maró-esztergagépen végez el, nem pedig négy vagy öt beállítást több gépen, drámaian csökkenti az alkatrész teljes kitettségét a kezelési sérüléseknek és a méretbeli elcsúszásnak, és leegyszerűsíti az orvostechnikai eszközökre vonatkozó szabályozási szabványok által megkövetelt nyomon követhetőségi dokumentációt.
Olaj és gáz: Szeleptestek és fúrószerszámok
Az olaj- és gázszektorban a nagynyomású szeleptesteket, fojtószerelvényeket, fúrószerszámokat és a tenger alatti elosztó-elemeket nagy, nehéz, korrózióálló ötvözetekből (duplex rozsdamentes, Inconel 625, 17-4PH) készült munkadarabok jellemzik, bonyolult belső furatgeometriákkal, ferde nyílásokkal és precíziós felületi kialakítással. Az aszimmetrikus port-konfigurációk és a szögben metsző furatok ezekben az alkatrészekben megkövetelik a B-tengely billenési képességét a fúráshoz és az interpolációs maráshoz összetett szögekben – olyan tulajdonságokat, amelyek 5 tengelyes marási képesség nélkül nem érhetők el, és különben egyedi beállítóelemeket és több beállítási szekvenciát igényelnének, amelyek elfogadhatatlan pozicionálási hibát okoznak a kritikus tömítési felületeken.
Energia és áramtermelés
A gázturbinás kompresszor kerekeit, a gőzturbina lapátgyűrűit, a szivattyú járókerekeit és a generátor forgórész tengelyeit kis mennyiségben gyártják nehezen megmunkálható szuperötvözetek és nagy átmérőjű kovácsolt anyagokból, amelyek munkadarabonként óriási anyagértéket képviselnek. Az öttengelyes maró-eszterga megmunkálás gazdaságosságát ebben a szektorban az anyagérték, nem pedig a mennyiség vezérli – egyetlen Inconel 718 turbinás tárcsakovácsolás 50 000–200 000 USD anyagköltséget jelenthet a megmunkálás megkezdése előtt. Ennek a munkadarabnak egy vagy két összeállításban, egy bevált öttengelyes maró-esztergáló platformon történő elkészítése kiküszöböli a nullapont-eltolódás kockázatát, amely akkor jelentkezik, amikor egy nagy, nehéz, drága kovácsolást több gép és berendezés között viszünk át, így a gép prémium költsége könnyen indokolhatóvá válik a selejtezési és utómunkálási kockázatok csökkenésével.
Főbb jellemzők, amelyek meghatározzák az öttengelyes maró-esztergagép képességét
Az öttengelyes maró- és esztergagép kiválasztása gazdagabb specifikációkészletet igényel, mint akár egy önálló megmunkálóközpont, akár egy CNC eszterga esetében. A specifikációk kölcsönhatásba lépnek egymással – egy nagy esztergálási burkolófelülettel rendelkező, de korlátozott B-tengely-tartományú gép nem képes összetett szögjellemzőket megmunkálni, és egy kiváló egyidejű 5-tengelyes kontúrpontossággal, de nem megfelelő forgatóorsó-nyomatékkal rendelkező gép nem képes nagy kovácsolt anyagok produktív nagyolását elvégezni. A következő táblázat bemutatja a kritikus paramétereket, és azt, hogy ezek mit jelentenek a gép gyakorlati képességei szempontjából.
| Specifikáció | Tipikus tartomány | Mit határoz meg |
|---|---|---|
| Az orsó fordulatszáma | 2000–8000 ford./perc | Maximális felületi sebesség kis átmérőjű és kemény anyagok végső esztergálásához |
| Forgatóorsó nyomatéka | 500–4000 N·m | Nagyoló vágásmélység és előtolási képesség kemény anyagoknál és nagy kovácsolásoknál |
| Maróorsó fordulatszáma | 8.000-20.000 RPM | Maximális felületi sebesség alumíniumötvözetek, titán és edzett acél marásához |
| Maróorsó teljesítmény | 18-80 kW | Fémeltávolítási sebesség nehéz marási és nagyoló műveleteknél |
| B-tengely tartomány | -30°-tól 210°-ig (tipikus) | Szögkinyúlás összetett szögfúráshoz, alámetszett maráshoz és a szerszám megközelítési szögének optimalizálásához |
| Maximális fordulási átmérő | 250-1500 mm | A munkadarab maximális külső átmérője, amely belefér a gép lengési távolságába |
| Maximális fordulási hossz | 500-5000 mm | Maximális tengelyhossz az orsófelület és a farokrész között |
| Szerszámtár kapacitása | 40-320 szerszámok | Programonként rendelkezésre álló eszközök száma kézi szerszámcsere nélkül – kritikus fontosságú a hosszú, összetett programok esetén |
| Pozícionálási pontosság | ±2–±5 µm lineáris | A szerszám csúcsának abszolút helyzeti pontossága a munkadarab nullapontjához képest |
A hőkompenzáció olyan specifikációs paraméter, amely nem jelenik meg kiemelkedően az értékesítési szakirodalomban, de jelentős hatással van a gép azon képességére, hogy a teljes gyártási műszak alatt megőrizze a pozicionálási pontosságot. Ahogy a gép felmelegszik az orsó forgásának, a tengelyhajtás tevékenységének és a vágási hőnek köszönhetően, a gép szerkezete termikusan tágul összetett, nem egyenletes mintázatokban, amelyek több mikrométerrel eltolják a szerszám hegyének helyzetét a munkadarabhoz képest. A nagy teljesítményű öttengelyes maró-esztergagépek átfogó hőkompenzációs rendszereket tartalmaznak – amelyek a gép szerkezetében elosztott hőmérséklet-érzékelőket használnak, kombinálva a CNC vezérlésbe épített kompenzációs algoritmusokkal –, amelyek folyamatosan korrigálják a tengelypozíciókat, hogy a hőállapottól függetlenül fenntartsák a kalibrált pontosságot. A ±10 µm-nél szűkebb tűrésű precíziós repüléstechnikai és orvosi alkatrészek esetében a hőkompenzációs rendszer hatékonyságának ellenőrzése a gyári átvételi teszt során a teljes gyártási munkaciklus mellett elengedhetetlen lépés a gép átvétele előtt.
CAM programozási stratégiák öttengelyes maró-esztergáláshoz
Egy öttengelyes maró és esztergagép programozása lényegesen bonyolultabb, mint akár egy 3 tengelyes megmunkálóközpont vagy egy CNC eszterga önálló programozása, és a komplexitás tovább skálázódik, ha egyidejű 5 tengelyes kontúrozás, egyidejű többorsós műveletek és alorsó alkatrészátviteli szekvenciák vannak ugyanabban a programban. A hatékony programozáshoz olyan képes CAM szoftverre és programozókra van szükség, akik mélyen ismerik a gép kinematikáját, az 5 tengelyes maró-esztergálási munkákra jellemző szerszámpálya-stratégiákat és a gép ütközési geometriáját minden tengelykonfigurációban.
CAM szoftver kiválasztása és utóprocesszor minősége
A kiforrott 5 tengelyes marási lehetőséggel rendelkező CAM rendszerek közé tartozik a Mastercam Mill-Turn, a Siemens NX CAM, a Hypermill Turn Mill, a SolidCAM iMachining és a Delcam PowerMill (ma Autodesk). Az utóprocesszor minősége – a CAM-szerszámpályákat gépspecifikus G-kódba fordító szoftvermodul – ugyanolyan fontos, mint maga a CAM-rendszer. Egy 5 tengelyes maró-esztergagép rosszul konfigurált utóprocesszora képes olyan kódot előállítani, amely megfelelően fut le a CAM-szimulációban, de a gép CNC-je a B-tengely billentését a várttól eltérő forgásirányban hajtja végre, vagy nem tudja megfelelően kezelni a kinematikai transzformációt a B-tengely pozícióiban, a gép szinguláris konfigurációi közelében (általában B = 90° és B = 90°). Egy olyan CAM utófeldolgozó beszállítóval való együttműködés, amely tapasztalattal rendelkezik az adott gépmárkával és CNC vezérlési kombinációval – az általános oszlop használata és annak adaptálása helyett – erősen ajánlott olyan műhelyek számára, amelyek még nem ismerik az 5 tengelyes maró-eszterga programozást.
Ütközéskerülés és gépszimuláció
Az öttengelyes maró-esztergagép összetett geometriája – B-tengelyes forgófejével, nagy szerszámtárral, farokszárral, segédorsóval, alsó revolverfejjel és minden B-tengely és C-tengely pozícióval változó munkaborítékkal – olyan ütközési kockázatot hoz létre, amelyet gyakorlatilag lehetetlen mentálisan értékelni, és nagyon kockázatos a lassú előtolású gépi bizonyítással. A pontos virtuálisgép-modellt használó teljes gépszimuláció – akár a CAM-rendszeren belül, akár egy dedikált gépszimulációs környezetben, mint például a Vericut vagy az NC Simul – nem kötelező az öttengelyes maró-esztergáló programokban. Ez a programozási munkafolyamat kötelező lépése. A szimuláció azonosítja a szerszámtartó és a munkadarab közötti ütközéseket, az orsófej és a rögzítőelem ütközését, valamint az egyidejűleg aktív szerszámállomások közötti interferenciát, mielőtt a program valós gépidőben futna, megvédve a gépet és a munkadarabot a potenciálisan katasztrofális ütközésektől, amelyek több napos állásidőbe és jelentős javítási költségekbe kerülnek.
A maró-esztergálási munkára jellemző szerszámpálya-stratégiák
Számos szerszámpálya-stratégia jellemző az öttengelyes maró-eszterga megmunkálásra, és lényegesen jobb eredményeket produkál, mint a standard 3-tengelyes megmunkálóközpont stratégiák alkalmazása egy maró-esztergagépre. A hengeres vágó (lencse alakú) szerszámpályák nagy sugarú vágóéleket használnak megdöntött szerszámszögben az ívelt felület széles sávjainak megmunkálására egyetlen menetben, drámai módon csökkentve a turbinalapát és a járókerék felületi formáinak megmunkálásához szükséges lépések számát, miközben kiváló felületi minőséget érnek el. Az oldalsó marás a vágószerszám oldalát, nem pedig a hegyét használja a vonalas felületek megmunkálásához – ez a megközelítés sima, pontos felületeket hoz létre az aerodinamikai profilokon a pontérintkezési (csúcsmarási) stratégiákhoz szükséges idő töredéke alatt. A B-tengely megdöntésével megmunkált esztergált felületeknél az esztergalapka effektív dőlésszöge és hézagszöge a B-tengely szögével változik, és figyelembe kell venni a vágási mélységben és az előtolási sebesség kiválasztásánál a vágási teljesítmény megőrzése és a súrlódás elkerülése érdekében.
Munkatartás, rögzítés és beállítás öttengelyes maró-esztergálási műveletekhez
Az öttengelyes maró-esztergagépen végzett munkatartásnak egyidejűleg meg kell felelnie az esztergálás befogási követelményeinek – ahol a centrifugális tokmánypofa-erőknek nagy orsófordulatszámon fenn kell tartaniuk a biztos tapadást – és az 5 tengelyes marás befogási követelményeit, ahol a rögzítőelem nem akadályozhatja a B tengelyű marófejet, amikor több irányból megdől. Ez a kettős követelmény nagyobb kihívást jelent a lámpatest-tervezésben, mint amit egy eszterga- vagy megmunkálóközpont önállóan jelent.
Az alacsony profilú tokmánypofák, amelyek minimálisra csökkentik a tokmány teste feletti sugárirányú vetületet, elengedhetetlenek a maró-esztergálási munkákhoz, mivel a B-tengely feje átsöpör az íveken, amelyek közel hozzák az orsóházat a munkadarabhoz és a tokmányhoz. A hagyományos esztergagépen használt szabványos lépcsős pofák ütközést okozhatnak a marófejjel a B-tengely mozgása során, ha magasságukat nem értékeljük a gép ütközési burkolófelületéhez képest a programban használt minden B-tengely szögénél. A puha pofa-megmunkálás – egyedi pofaprofilok vágása az adott munkadarab nullapontjához és befogási felületéhez – biztosítja a munkadarab legpontosabb rögzítését, és lehetővé teszi, hogy a pofamagasságot pontosan a befogási követelményeknek megfelelő szintre csökkentsék, anélkül, hogy a szorítófelület felett felesleges anyag kerülne, amely ütközésveszélyt okozhat.
Állandó támasztékok és farokszár használata öttengelyes maró-esztergáló programokban
Az öttengelyes maró-esztergáló központokon megmunkált hosszú tengelyekhez faroktámaszra vagy szilárd támasztékra van szükség a munkadarab elhajlásának szabályozásához nehéz nagyoló vágások során – ugyanaz a követelmény, mint a hagyományos esztergagépeknél. A stabil támaszok és a faroktámaszok integrálása a B tengely marási képességével gondos programsorrendet igényel: a stabil támasztékot és a faroktámaszt vissza kell húzni, mielőtt a B tengely feje megbillent, hogy hozzáférjen a közelükben lévő elemekhez, majd a marási műveletek befejezése után át kell helyezni. Az állandó nyugalmi pozicionálás és a szerszámmozgások koordinációjának programozása az öttengelyes maró-esztergáló gépek hosszú tengelyű programjainál a beállítási összetettség jelentős részét képezi, és az ebben a sorrendben előforduló hibák a készülék ütközésének leggyakoribb okai az első rész próbája során. A CNC-vezérelt stabil támasztékokkal rendelkező gépek, amelyek az alkatrészprogramban kiegészítő tengelyként programozhatók – nem pedig kézi beavatkozást igényelnének – a legelegánsabban kezelik ezt a kihívást.
Az üzleti eset értékelése: Mikor az öttengelyes marófordulat a megfelelő befektetés
Az öttengelyes maró- és esztergagépek jelentős tőkebefektetést jelentenek – jellemzően 500 000–3 000 000 USD vagy több a gép méretétől, konfigurációjától és szerszámrendszerétől függően –, és a befektetési döntéshez szigorú üzleti alapra van szükség, amely dokumentált gyártási követelményekre épül, nem pedig pusztán a képességekre. A következő tényezők együttesen adják a legerősebb indokot az öttengelyes malom-esztergáláshoz.
- Nagy bonyolultságú alkatrészek, amelyek négy vagy több beállítást igényelnek: A jelenleg négy, öt vagy több gépbeállítást igénylő alkatrészek az elsődleges jelöltek. Minden beállítási kiküszöbölés csökkenti a ciklusidőt, a beállítási költségeket, a műveletek közötti ellenőrzés költségeit és a helyzeti hibák felhalmozódását. A ROI-javulás kiiktatott beállításonként a legmagasabb az első két vagy három összevont beállításnál, és csökken, ahogy a kiiktatott beállítások száma csökken.
- Drága munkadarab anyag vagy magas hulladékköltség: Ha az egy munkadarabra jutó nyersanyagköltség magas – titán, Inconel, kobalt-króm –, a nullaponteltolás vagy a gépek közötti kezelési hiba okozta selejt pénzügyi költsége eltörpül a növekményes gépköltség mellett. Az egybeállítású megmunkálás közvetlenül csökkenti a selejtkockázatot okozó kezelési események és a nullapont-újraregisztrációs műveletek számát.
- Szigorú helyzeti tűrés az esztergált és mart jellemzők között: Ha az esztergált átmérő és a szomszédos marás közötti húzási tűrés kisebb, mint ±0,02 mm, akkor ennek a tűrésnek a több beállításból álló sorozatban való fenntartása kivételes rögzítést és folyamatszabályozást igényel. Ha mindkét jellemzőt egyetlen beállításban, egy közös nullapontból megmunkálja, ez a tervezés révén kiküszöböli ezt a kihívást.
- Az ügyfél átfutási idejének nyomása: A többbeállításos szekvenciáktól az egybeállítású gyártásig történő idősűrítés közvetlenül lerövidíti a kínált és tényleges átfutási időket, ami a szerződéses megmunkálásban és a repülőgép-ellátási láncokban gyakran a döntő tényező az ügyfelek üzletének megnyerésében vagy megtartásában – sok versenyhelyzetben éppoly fontos, mint az ár.
- A szakképzett kezelő rendelkezésre állási korlátai: Négy gép értékű munka egy gépben történő összevonása csökkenti a teljesítményegységenként szükséges gépbeállítók és kezelők számát. Azokban a gyártási környezetekben, ahol a képzett CNC-kezelők szűkösek és drágák, a gépi konszolidáció közvetlenül kezeli a munkaerő-korlátozást, és csökkenti az alkatrészenkénti rezsiköltséget.
Azok a műhelyek, amelyek újak az öttengelyes maró-eszterga megmunkálásban, folyamatosan alábecsülik a gép teljes termelékenységi potenciáljának megvalósításához szükséges programozási, beállítási és kezelői betanítási időt. A pontos megtérülési előrejelzéshez elengedhetetlen a gépgyártó átfogó gyári oktatásának költségvetése, a maró-esztergálás programozására specifikus CAM-szoftver-oktatás, valamint a hat-tizenkét hónapos reális felfutási időszak, mielőtt a gép eléri az állandósult termelékenységet. A legerősebb hosszú távú megtérülést azok a gépek biztosítják, amelyeknél a képzési és programozási képességekbe való befektetést elválaszthatatlannak tekintik a hardverbefektetéstől – nem pedig opcionális extraként, amelyet a gép telepítése után el kell halasztani.
