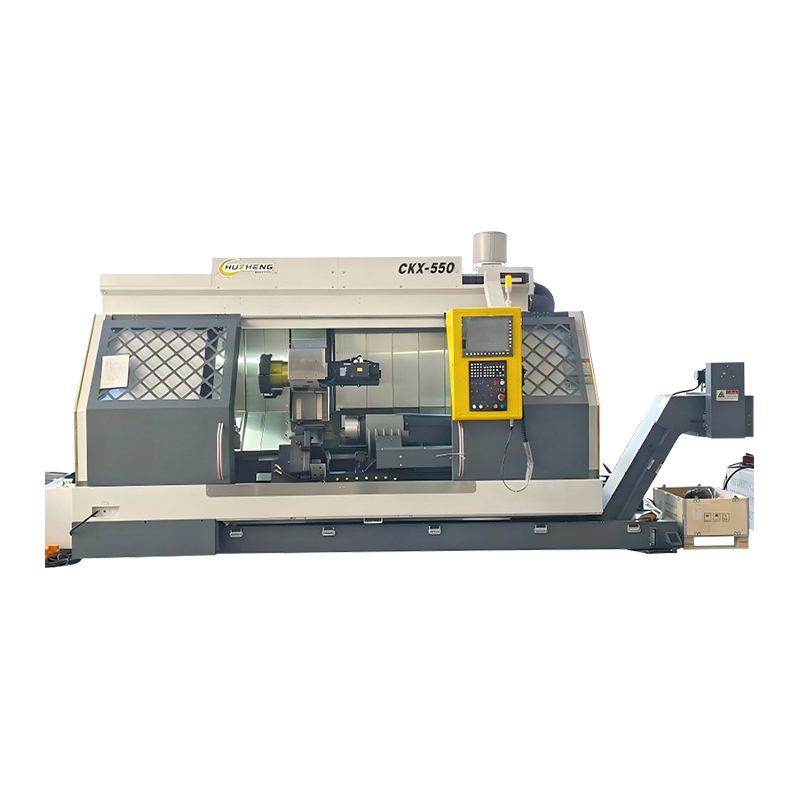

Mi az a kétorsós megmunkáló központ?
A kétorsós megmunkálóközpont egy CNC szerszámgép, amely két független orsóval van felszerelve – amelyek mindegyike képes egy forgácsolószerszámot tartani és elforgatni –, amelyek egyetlen gépi platformra vannak felszerelve. Ellentétben a szabványos egyorsós megmunkálóközpontokkal, ahol egy orsó egymás után hajtja végre az összes forgácsolási műveletet, az ikerorsós megmunkálóközpont lehetővé teszi két munkadarab egyidejű megmunkálását, vagy lehetővé teszi egyetlen munkadarab egyidejű megmunkálását két oldalról vagy két különböző szerszámmal, a gép konfigurációjától függően.
A koncepció egyszerű: ha egy orsó ciklusonként egy alkatrészt gyárt, akkor két párhuzamosan futó orsó két alkatrészt tud egyszerre előállítani – hatékonyan megkétszerezi a teljesítményt anélkül, hogy arányosan megduplázná az alapterületet, a kezelőket vagy a gép lábnyomát. A gyakorlatban a tényleges termelékenységnövekedés függ az alkatrész geometriájától, attól, hogy a két orsó milyen mértékben tud egyszerre futni, és hogy a gép mennyire van integrálva a gyártócellába. A megfelelő alkatrészcsaládokkal rendelkező nagy volumenű alkalmazásokban azonban a kétorsós CNC megmunkálóközpontok az egyik leghatékonyabb eszköz a ciklusidő és az alkatrészenkénti költség csökkentésére.
A kétorsós gépek többféle konfigurációban kaphatók – függőleges és vízszintes tájolásban, rögzített és egymástól függetlenül mozgatható orsóelrendezésben, valamint a két orsó közötti tengelyszinkronizálás különböző szintjével. Mindegyik konfiguráció különböző alkatrésztípusokhoz és gyártási forgatókönyvekhez igazodik, ezért a vásárlási döntés meghozatala előtt elengedhetetlen a lehetőségek alapos megértése.
Hogyan működik egy ikerorsós megmunkáló központ
A gép szintjén a kétorsós megmunkáló központ ugyanazokon az alapvető CNC-elveken működik, mint bármely szabványos megmunkálóközpont – szervohajtású lineáris tengelyek, szerszámváltó, hűtőfolyadék-rendszer és CNC-vezérlő –, de a két orsó és a hozzájuk kapcsolódó munkatartás, szerszámozás és mozgáspályák egyidejű kezelésének összetettebbé tételével. A CNC vezérlőnek koordinálnia kell mindkét orsófej mozgását a megfelelő munkadarabokhoz képest, és biztosítania kell, hogy a két megmunkálási művelet fizikailag vagy dinamikailag ne zavarja egymást.
Szinkronizált vs. független orsó működés
Szinkronizált üzemmódban mindkét orsó azonos szerszámpályákat hajt végre azonos munkadarabokon egyidejűleg – egy NC program mindkét orsót tükörképként vagy közvetlen másolatként vezérli. Ez a leggyakoribb működési mód azonos alkatrészek, például gépjármű-alkatrészek, hidraulikus szeleptestek vagy szivattyúházak nagy volumenű gyártásához. Az alkatrészenkénti ciklusidő lényegében megegyezik az egyorsós gépével, de a kimenet megduplázódik, mivel ciklusonként két alkatrész készül el.
Független üzemmódban minden orsó saját szerszámpályával rendelkezik, és egyidejűleg teljesen különböző műveleteket hajthat végre. Ez olyan alkatrész megmunkálásakor hasznos, amely különböző beállításokat igényel – például az 1. orsó nagyoló marást, míg a 2. orsó simítófúrást végez az előzőleg nagyolt munkadarabon – így a gép hatékonyan két gépként működhet egy házban. A független működéshez olyan vezérlőre van szükség, amely képes egyidejűleg két teljesen különálló NC-program futtatására. Ez a funkció elérhető a modern csúcskategóriás CNC-rendszereken, mint például a Fanuc, a Siemens és a Mitsubishi többcsatornás vezérlők.
Az orsófej elrendezései
A két orsó fizikai elrendezése jelentősen eltér gépkialakításonként. Rögzített állású kettős orsós konfigurációkban mindkét orsó rögzített távolságra van felszerelve ugyanarra az orsófej-öntvényre, megosztva az összes tengelymozgást. Ez a legegyszerűbb és legmerevebb konstrukció, amely ideális az egyenletes térközökkel rendelkező alkatrészcsaládokhoz. A változtatható menetemelkedésű kialakítások lehetővé teszik a két orsó közötti távolság beállítását – akár manuálisan, akár CNC-vezérléssel –, hogy alkalmazkodjanak a különböző alkatrésztávolságokhoz és a rögzítőelem-elrendezésekhez. Egyes fejlett duplaorsós CNC megmunkálóközpontok mindegyik orsót teljesen független tengelyekre szerelik fel, így mindegyik orsónak saját X, Y és Z elmozdulása van, és teljesen eltérő műveleteket tesz lehetővé a megfelelő munkaterületen belül bárhol elhelyezett alkatrészeken.
Kétorsós függőleges vs. vízszintes megmunkáló központok
Csakúgy, mint az egyorsós megmunkálóközpontok függőleges (VMC) és vízszintes (HMC) konfigurációkban, a kétorsós gépek mindkét tájolásban elérhetőek – és a köztük történő választás ugyanazokkal a következményekkel jár, mint az egyorsós gépeknél, amelyet a két orsó összetettsége tovább erősít.
Kétorsós függőleges megmunkáló központok
A kétorsós függőleges megmunkáló központban mindkét orsó lefelé mutat, és a munkadarabok az alatta lévő vízszintes asztalra vannak rögzítve. Ez a konfiguráció intuitív a hagyományos VMC-ket ismerő kezelők számára, és jól használható lapos vagy prizmás alkatrészekhez, amelyeket csak a felső felületről kell megmunkálni. A két orsó jellemzően egymás mellett van elrendezve az X-tengely mentén, és a fix menetemelkedésű elrendezés a leggyakoribb. A forgácselszívás kevésbé kedvező, mint a vízszintes konfigurációkban, mivel a forgács a munkadarabra és a rögzítőelemre esik, így nagyobb figyelmet kell fordítani a hűtőfolyadék irányára és a rögzítés kialakítására, hogy megakadályozzák a forgácstömörödést a kritikus területeken.
Kétorsós vízszintes megmunkáló központok
A kétorsós vízszintes megmunkáló központ mindkét orsót vízszintesen pozícionálja, a függőleges raklapfelületekre szerelt munkadarabokra mutatva. A vízszintes tájolásnak természetes forgácsesési előnye van – a gravitáció elhúzza a forgácsot a vágási zónától és lefelé a forgácsszállítószalagba –, ami különösen fontos a nagy mennyiségű gyártásnál, ahol a ciklusidők rövidek, és a forgácskezelés közvetlenül befolyásolja a felület minőségét és a szerszám élettartamát. A vízszintes kétorsós gépek a domináns konfigurációk az autóipari erőátviteli megmunkálásban, ahol a motorblokkokat, hengerfejeket, sebességváltó-házakat és hasonló alkatrészeket rendkívül nagy mennyiségben, szűk tűréssel gyártják.
Valódi termelékenységnövekedés: amit valójában kap
A kétorsós megmunkálóközpont teljesítményének elméleti megkétszerezése meggyőzően hangzik, de a valós termelékenységnövekedés nagymértékben függ attól, hogy a gépet hogyan alkalmazzák, programozzák és integrálják. Íme egy őszinte részletezés arról, honnan származnak a nyereségek és hol vannak a korlátok.
Ciklusidő és áteresztőképesség
Ha mindkét orsó teljesen szinkronban fut azonos alkatrészeken, a produktív vágási idő megegyezik az egyorsós gépével. A növekedés pusztán az áteresztőképességben rejlik – ciklusonként két alkatrész készül el, nem pedig egy, így a műszakonként legyártott alkatrészek száma megduplázódik, miközben a gép futási ideje változatlan marad. Egy 4 perces ciklusidővel rendelkező alkatrészhez egy egyorsós gép 15 alkatrészt gyárt óránként. Ugyanaz a ciklus egy kétorsós gépen óránként 30 alkatrészt gyárt ugyanarról az alapterületről és ugyanolyan kezelői odafigyeléssel.
A nem termelési idő csökkentése
A nyers ciklusidőn túl a kétorsós megmunkálóközpontok csökkentik a nem produktív idő – beállítás, betöltés, kirakodás, tapintás – arányát a gyártott alkatrészek számához viszonyítva. Két munkadarab behelyezése egy kettős rögzítésbe csak kismértékben tart tovább, mint egy, így az alkatrészenkénti betöltési idő hozzávetőleg a felére csökken. A szerszámcseréket, a tapintóciklusokat és a raklapcseréket hasonlóan amortizálják egy helyett két részre, ami jelentősen javítja az általános berendezés hatékonyságát (OEE) nagy keverésű, közepes és nagy volumenű környezetben.
Ahol a nyereség korlátozott
Nem minden művelet egyformán előnyös. Ha az egyik orsó lényegesen gyorsabban fejezi be a működését, mint a másik – a különböző vágási mélységek, a jellemzők bonyolultsága vagy a szerszámpálya hossza miatt –, a gyorsabb orsó tétlenül várja a másik végét, mielőtt a ciklus véget érne, és az alkatrészeket tehermentesíteni lehetne. Ez a "kiegyensúlyozatlan ciklus" probléma az elméleti 2x alá csökkenti az effektív átviteli erősítést. A kiegyensúlyozott ciklusok elérése gondos folyamattervezést igényel, olykor a funkciók újraelosztását a két orsó között vagy a forgácsolási paraméterek beállítását a ciklusidők kiegyenlítése érdekében. Az erősen aszimmetrikus jellemzőeloszlású alkatrészek esetében a kétorsós megmunkálás előnyei korlátozottak lehetnek, kivéve, ha a gép támogatja a teljesen független működést.
Iparágak és alkalmazások, ahol a kétorsós gépek Excel
A kétorsós megmunkálóközpontok nem univerzális megoldások – adott gyártási forgatókönyvekben a legnagyobb értéket nyújtják. Az alábbiakban felsoroljuk azokat az iparágakat és alkatrésztípusokat, amelyekben következetesen erős a befektetés megtérülése:
- Gépjármű hajtáslánc alkatrészei: A motorblokkok, a hengerfejek, a főtengely-csapágyfedelek, a hajtókarok, a sebességváltó-házak és a differenciálmű-házak mind nagy térfogatú, geometriailag egységes alkatrészek, amelyek ideálisak a szinkronizált kétorsós feldolgozáshoz. A főbb Tier 1 beszállítók és az OEM megmunkáló vonalak nagymértékben támaszkodnak a kétorsós vízszintes megmunkálóközpontokra ezeknél az alkatrészeknél.
- Hidraulika és pneumatika: A szeleptestek, az elosztóblokkok, a hengervégsapkák és a szivattyúházak jellemzően hasáb alakú alkatrészek, amelyeket közepestől nagy térfogatig megmunkálnak, egységes geometriával – tökéletesen illeszkednek a raklapautomatizálással rendelkező kétorsós VMC-ekhez.
- Orvosi eszköz összetevői: Az ortopédiai implantátum-alkatrészek, a sebészeti műszertestek és a beültethető eszközházak gyakran kicsi, precíziós alkatrészek, amelyeket mérsékelt mennyiségben titánból vagy rozsdamentes acélból gyártanak. A kétorsós megmunkálás jelentősen csökkenti az alkatrészenkénti költséget ezekben a nagy értékű, költségérzékeny alkalmazásokban.
- Repülőgép szerkezeti elemei: Az alumíniumból vagy titánból készült konzolok, szerelvények, bordák és rögzítőelemek esetében előnyös a kettős orsós feldolgozás, ha az éves mennyiség elegendő ahhoz, hogy mindkét orsóhoz megfelelő rögzítést indokoljanak.
- Szórakoztató elektronikai burkolatok: Az elektronikai termékek alumíniumházait, hűtőbordáit és szerkezeti kereteit nagyon nagy mennyiségben gyártják, egyenletes geometriával, így jól illeszkednek az automatizált gyártósorokba integrált kétorsós VMC-ekhez.
- Általános szerződéses megmunkálás: Az ugyanazon alkatrészcsaládból ismétlődő megrendeléseket előállító műhelyek előnyben részesítik a kétorsós gépeket, ha az alkatrészcsoportok alapvető csoportja kellően következetesen működtethető ahhoz, hogy indokolttá tegye a kétszeri gyártáshoz szükséges berendezés-befektetést.
Összehasonlítandó legfontosabb specifikációk a kétorsós megmunkáló központok értékelésekor
A különböző gyártók kétorsós CNC megmunkáló központjainak összehasonlításakor egy szabványos specifikáció határozza meg a teljesítményt, a képességeket és az alkalmazáshoz való alkalmasságot. Íme, mit jelentenek az egyes specifikációk a gyakorlatban:
| Specifikáció | Mit kell keresni | Tipikus tartomány |
| Orsó sebesség | Illessze a munkadarab anyagához – nagy sebesség az alumíniumhoz, közepes az acélhoz | 6.000 – 30.000 RPM |
| Orsó teljesítmény (mindegyik) | Győződjön meg arról, hogy minden orsó elegendő erővel rendelkezik a legnehezebb vágásokhoz | 7,5 – 37 kW orsónként |
| Orsó emelkedés (középpont távolság) | Fix vagy változó; illeszkednie kell az alkatrészeihez és a rögzítőelemekhez | 200-800 mm (fix vagy állítható) |
| Tengelymozgás (X/Y/Z) | Erősítse meg mindkét orsó teljes utazási borítékát | 600–2000 mm (X), 500–800 mm (Y/Z) |
| Szerszámtár kapacitása | Közös vagy független magazinok; a teljes kapacitás befolyásolja a rugalmasságot | 24-120 szerszám (megosztott vagy osztott) |
| Pozícionálási pontosság | Kritikus a szűk tűrésű alkatrészekhez – ellenőrizze, hogy mindkét orsó megfelel-e a specifikációnak | ±0,002 – ±0,005 mm |
| CNC vezérlő | Támogatnia kell a többcsatornás működést a független orsóvezérléshez | Fanuc 31i, Siemens 840D, Mitsubishi M800 |
| Raklap rendszer | Az integrált raklapcserélő megsokszorozza a termelékenységet a kivilágítási műveletek során | 2 raklapos APC-től több raklapos FMS-ig |
Szerszámozási és rögzítési szempontok kétorsós megmunkálásnál
A kétorsós megmunkálóközpontok szerszámozási és rögzítési követelményei sokkal inkább érintettek, mint az egyorsós gépeknél, és ennek a beruházásnak az alulbecslése gyakori hiba, amely késlelteti magának a gépnek a megtérülését.
Illesztett szerszámkészletek
Ha szinkronizált üzemmódban fut, mindkét orsó ugyanazokat a szerszámpályákat hajtja végre ugyanazokkal az eszközökkel. A két rész közötti méretkonzisztencia érdekében a forgácsolószerszámokat az egyes orsókban össze kell hangolni – azonos lapkaminőségek, azonos szerszámgeometria, azonos kifutási tűrés és ideális esetben azonos szerszámélettartam. Egy kopott szerszám az 1-es orsóban és egy friss szerszám a 2-es orsóban különböző felületi minőséggel és mérettel rendelkező alkatrészeket készít. A fegyelmezett szerszámkezelés, beleértve a páros szerszámcserét és az előbeállító konzisztens használatát, elengedhetetlen az alkatrészminőség megőrzéséhez a kétorsós gyártás során.
Kettős rögzítőelemek és raklap kialakítás
Két rész egyidejű működtetéséhez két munkatartási készletre van szükség – vagy két független rögzítőelemre egyetlen raklapon, vagy két külön raklapra raklapcserélő rendszerben. A rögzítőszerkezetnek pontosan el kell helyeznie minden munkadarabot a megfelelő távolságban, hogy illeszkedjen az orsó emelkedésébe, mereven tartsa az alkatrészeket a két orsó egyidejű vágási erőivel szemben, és lehetővé tegye a könnyű, ismételhető be- és kirakodást. Általában olyan beszállítók moduláris rögzítőrendszereit használják, mint a Schunk, Lang, Vischer & Bolli vagy Jergens, mivel lehetővé teszik a gyors adaptációt a különböző alkatrészcsaládokhoz anélkül, hogy minden munkához a semmiből kell kiépíteni a dedikált rögzítőelemeket.
Megosztott vs. Független Eszközmagazinok
Egyes kétorsós megmunkálóközpontok egyetlen szerszámtáron osztoznak a két orsó között, és a szerszámváltó felelős a szerszámok megfelelő orsóhoz való elvezetéséért. Ez leegyszerűsíti a tár hardvert, de szűk keresztmetszetek keletkezhetnek a szerszámcsere során, ha mindkét orsónak egyszerre kell szerszámot cserélnie. A független tárral rendelkező gépek – minden orsóhoz egy – kiküszöbölik ezt a kényszert, és teljesen aszinkron szerszámcseréket tesznek lehetővé, ami különösen fontos független üzemmódban, ahol a két orsó a megfelelő programjában különböző pontokon lehet.
Költségelemzés: Megéri a befektetést egy kétorsós megmunkáló központ?
Egy kétorsós CNC megmunkálóközpont általában 30-70%-kal többe kerül, mint egy hasonló egyorsós gép, a konfigurációtól, az orsófüggetlenségtől és az automatizálási integrációtól függően. A prémium indoklásának a termelési igények reális elemzésén kell alapulnia, nem csak az elméleti átviteli szorzón.
- Hangerő küszöb: Az alkatrészek kettéfutásához szükséges berendezés-befektetés, programozási idő és folyamattervezés csak egy bizonyos éves mennyiség felett térül meg. Hozzávetőlegesen elmondható, hogy az évi 500–1000 darabnál kevesebbet futtató alkatrészek nem biztos, hogy elegendő megtakarítást eredményeznek ahhoz, hogy indokolják a további bonyolultságot. Az évente több tízezer darabot forgalmazó nagy volumenű alkatrészek erős jelöltek.
- Alapterület megtakarítás: Egyetlen, óránként 30 alkatrészt előállító kétorsós gép sokkal kevesebb alapterületet foglal el, mint két azonos teljesítményt produkáló egyorsós gép. Azokban a létesítményekben, ahol az alapterület korlátot jelent, ez önmagában is indokolhatja a beruházást.
- Munkaerőcsökkentés: Egy kezelő kezelhet egy kétorsós gépet ahelyett, hogy két különálló gépet felügyelne, ami közvetlenül csökkenti az alkatrészenkénti munkaerőköltséget, és felszabadítja a kezelőket az értéknövelt tevékenységektől.
- Energiahatékonyság: Egy kétorsós gép üzemeltetése kevesebb energiát fogyaszt, mint két egyorsós gép azonos teljesítmény mellett, mivel az orsóindítás, a hűtőfolyadék-szivattyúk, a forgácsszállítószalagok és a vezérlőrendszerek közösek.
- Megtérülési időszak: Jól illeszkedő alkalmazások esetén a 18–36 hónapos megtérülési idő reális, ha a gép napi két vagy három műszakban működik. Az alkatrészek rossz aránya, az alacsony kihasználtság vagy a gyakori munkahelyváltások jóval öt éven túl is megtérülhetnek.
A kétorsós megmunkáló központok vezető gyártói
Számos szerszámgépgyártó erős hírnevet szerzett a kétorsós megmunkálóközpontok piacán, és mindegyikük külön erősséggel rendelkezik a konfigurációs lehetőségek, a precíziós szint és a megcélzott iparágak tekintetében. A beszállítók értékelésekor ne csak a gép specifikációit vegye figyelembe, hanem az alkalmazástechnikai támogatás, a pótalkatrészek és a helyi szerviz elérhetőségét is.
- Chiron Group (Németország): A nagy sebességű, kétorsós függőleges megmunkáló központokra specializálódott, rögzített és változtatható menetemelkedésű konfigurációkkal, amelyeket széles körben használnak az autóiparban és az orvosi alkalmazásokban. Nagyon gyors szerszámcsere-időről és nagy pontosságáról ismert.
- Mazak (Japán/USA): Kétorsós konfigurációkat kínál a VARIAXIS és HCN sorozatban, erős többcsatornás CNC-képességgel és raklapautomatizálási lehetőségekkel a rugalmas gyártási rendszerekhez.
- Makino (Japán): A kétorsós opciókkal rendelkező a-sorozatú vízszintes megmunkálóközpontok az autóipari erőátviteli megmunkálás benchmark gépei, amelyek merevségükről, hőstabilitásukról és pontosságukról ismertek.
- Grob Systems (Németország/USA): Magasan specializált, kétorsós 4- és 5-tengelyes megmunkálóközpontokat állít elő hajtásláncokhoz és repülőgép-alkatrészekhez, mélyen integrálva az automatizált átviteli vonalrendszerekbe.
- Brother Industries (Japán): A Speedio sorozatú ikerorsós menetfúró központok és a kompakt VMC-k népszerűek az elektronika és a precíziós alkatrészgyártás nagysebességű kisalkatrészeinek megmunkálásában.
- Doosan (Dél-Korea): Kettős orsós vízszintes megmunkálóközpontokat kínál a DNM és DCM sorozatban, így költség-versenyképes lehetőséget kínál közepes méretű autóipari és általános ipari alkalmazásokhoz.
